Intersección de planos I (1º bachillerato)



Ficha en PDF

soluciones

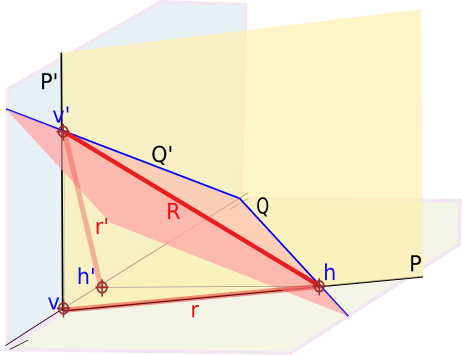

La intersección de dos planos va a ser una recta. Todos los puntos de ésta pertenecerán a ambos planos. Para hallar las proyecciones de la recta vemos donde se cortan las trazas de los planos. Las trazas V y H de la recta estarán donde se corten las de los planos.

1.

2.

3

4

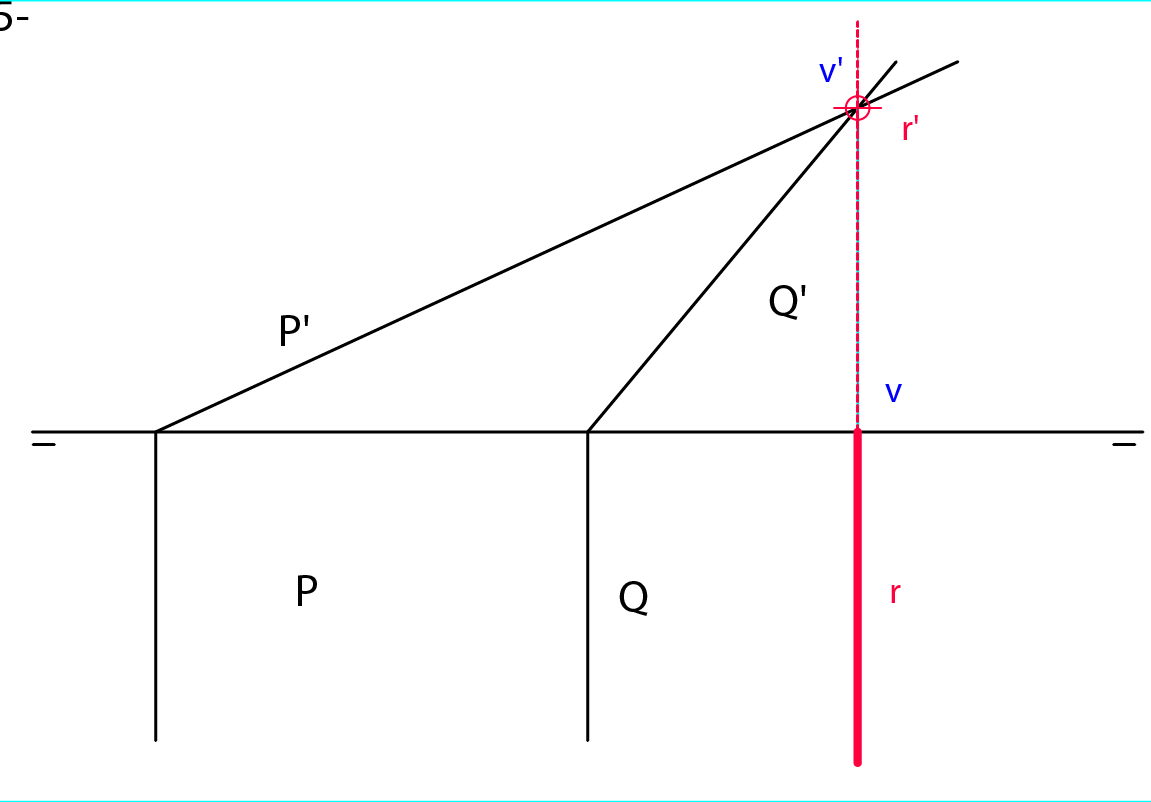

5 En este caso solo podemos obtener una traza V. P y Q son paralelas. Si nos imaginamos los planos la intersección ha de ser una recta de punta.

6

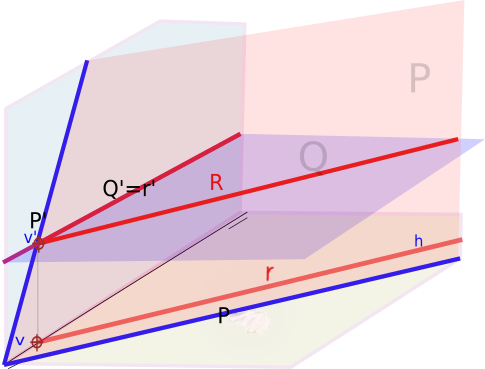

7 En este caso tampoco tenemos una traza H, pero vemos que la intersección ha de ser una recta horizontal.



8
