Examen diédrico 1º bachillerato (hasta rectas notables)



Ficha en PDF

SOLUCIÓN

1- Usando una recta horizontal (o frontal, o la que quieras, siempre que contenga a 1) hallamos P.

2. La recta de máxima inclinación tiene la proyección perpendicular a P'. Hallamos v' y h' y sus correspondientes v y h en P. Uniendo acabamos de hallar la recta.

2

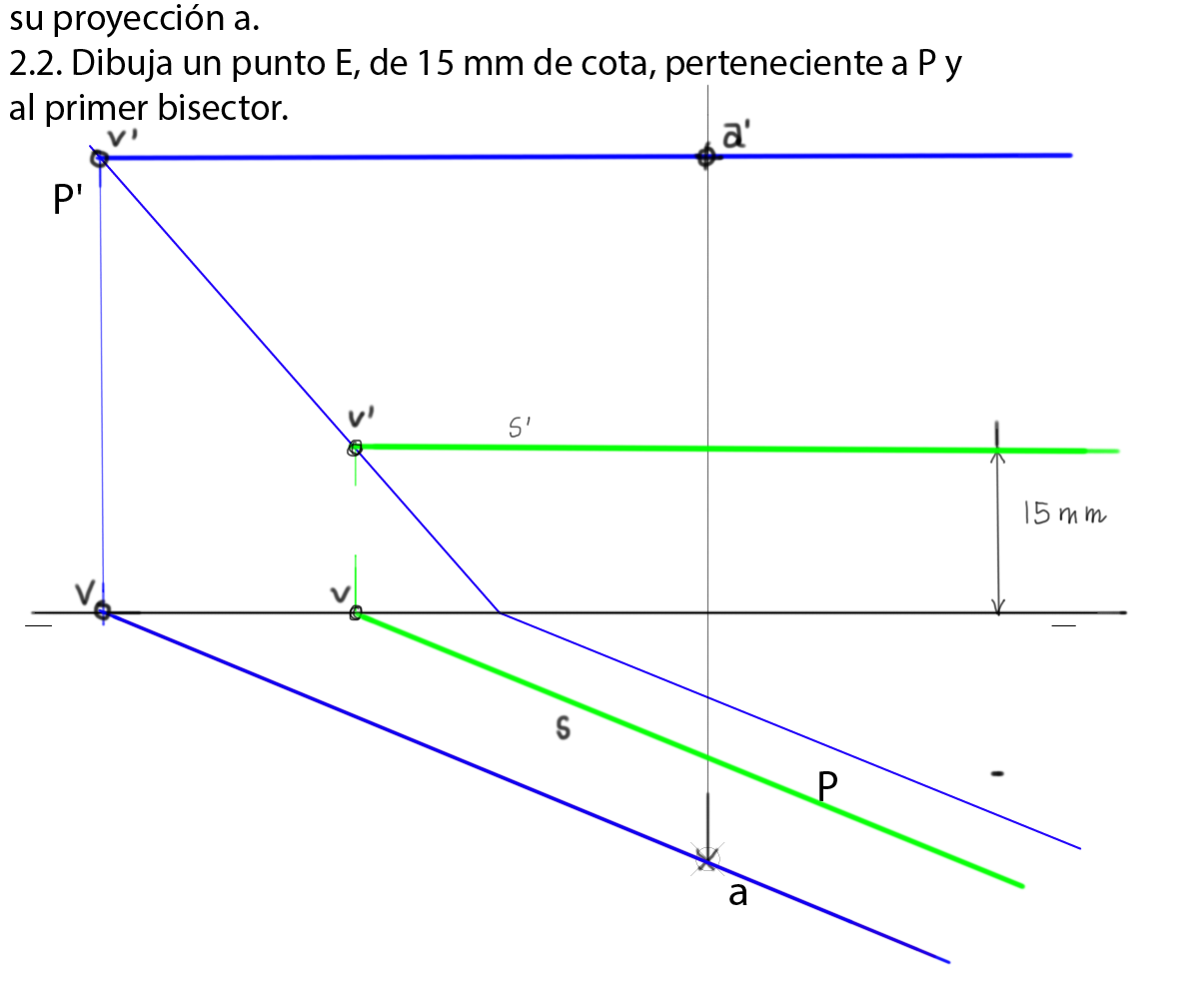

Para conseguir un punto de 15 mm de cota dibujamos una recta horizontal: todos sus puntos tienen 15 mm de cota y pertenecen a P. Sólo falta hallar un punto que pertenezca a la recta y que tenga 15 mm de alejamiento (dibujamos otra recta a 15 mm de la línea de tierra)

3

1- Hallamos las trazas de la recta R. Se ha dibujado una recta paralela a R que pasa por A: Obtenemos otra traza V'. Uniendo las trazas V conseguimos P', y al unir h con la línea de tierra dibujamos P.



4

5 En este caso podemos obtener las trazas P' y P dibujando el perfil. Para hallar la recta oblícua conseguimos una traza v' y otra h que pertenezcan al plano, uniendo obtenemos la recta . Hay infinitas soluciones.

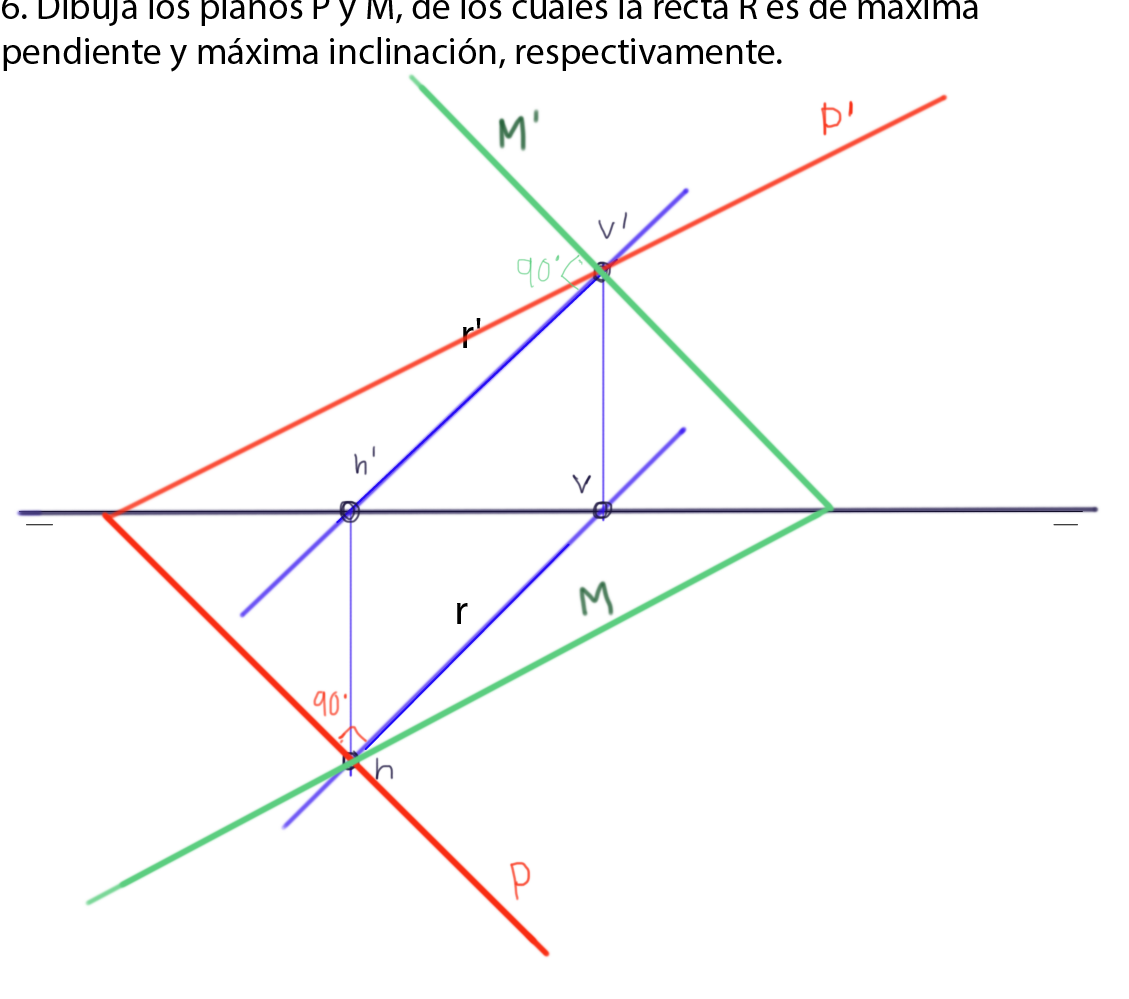

6
