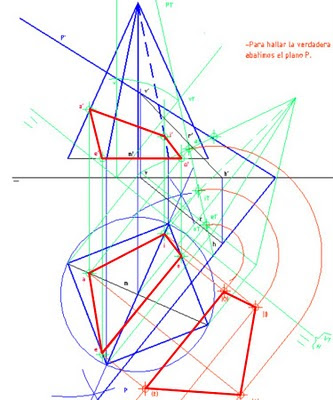

PIRÁMIDE I

1. Hallamos las trazas del plano P, al ser de máxima pendiente la traza P ha de ser perpendicular a r y pasar por h, P' pasará por v'
2-Dibujamos la proyección horizontal de la pirámide ( un cuadrado con m de diagonal), en el vertical hallamos las proyecciones de la base y el vértice (los 7 cms los podemos medir directamente, al ser la altura paralela al PV). Uniendo los 5 vértices hallamos las proyecciones de la pirámide.
3- Para hallar la sección hemos optado por cambiar el PV de proyección: Donde la nueva traza del plano corte a la pirámide está la sección
4- llevamos los puntos de corte a la proyección en el horizontal.. Hay que tener mucho cuidado: Corta en 4 puntos ( al cuadrado de la base lo corta en 2 puntos). Además hay que tener cuidado con no equivocarnos de arista
5- averiguamos las cotas de los puntos llevándolos desde sus proyecciones en el PH (también podemos medir sus cotas en la proyección nueva).
6- Unimos los puntos para dibujar la sección
7- Abatimos para hallar la verdadera magnitud
