45-50 ABATIMIENTOS

45 ABATIMIENTO I
Ficha 45 en PDF
solución  45
1                               . Abatimos el punto V sobre el horizontal y vemos la verdadera magnitud del ángulo
2                            .Hacemos lo mismo, pero dibujamos primero la recta abatida y desabatimos .


3                 . 1ºHallamos la intersección del plano con las rectas (es proyectante y se ve directamente). Abatiendo el plano con el triángulo hallamos la verdadera magnitud del triángulo.

4                                    . 1-Abatimos el plano con el segmento   2ºDibujamos el triángulo (habría dos soluciones, pero hemos elegido la que se queda en el primer cuadrante)
2-Des-abatimos el plano y dibujamos el triángulo

5

6                  1º Abatimos el plano. 2º Dibujamos una circunferencia de 25 mm de radio tangente a las trazas  3º Hallamos puntos de la circunferencia para desabatir                                                   .


4º Desabatimos los puntos. 5º Unimos. El alzado será un segmento y la proyección en el horizontal será una elipse. Si te fijas, esta elipse es afín a la circunferencia, así que también podríamos utilizar la afinidad para resolver la planta.


46 ABATIMIENTO II



 Ficha en PDF

  47 ABATIMIENTOS III



Ficha 47 en PDF
 SOLUCIÓN








48 ABATIMIENTO IV



 Ficha 48 en PDF


  3.1 Abatimos el plano con el punto (para hallar la traza P' usamos una recta horizontal)
 3.2 Dibujamos el triángulo
  3.3 Desabatimos el plano y unimos

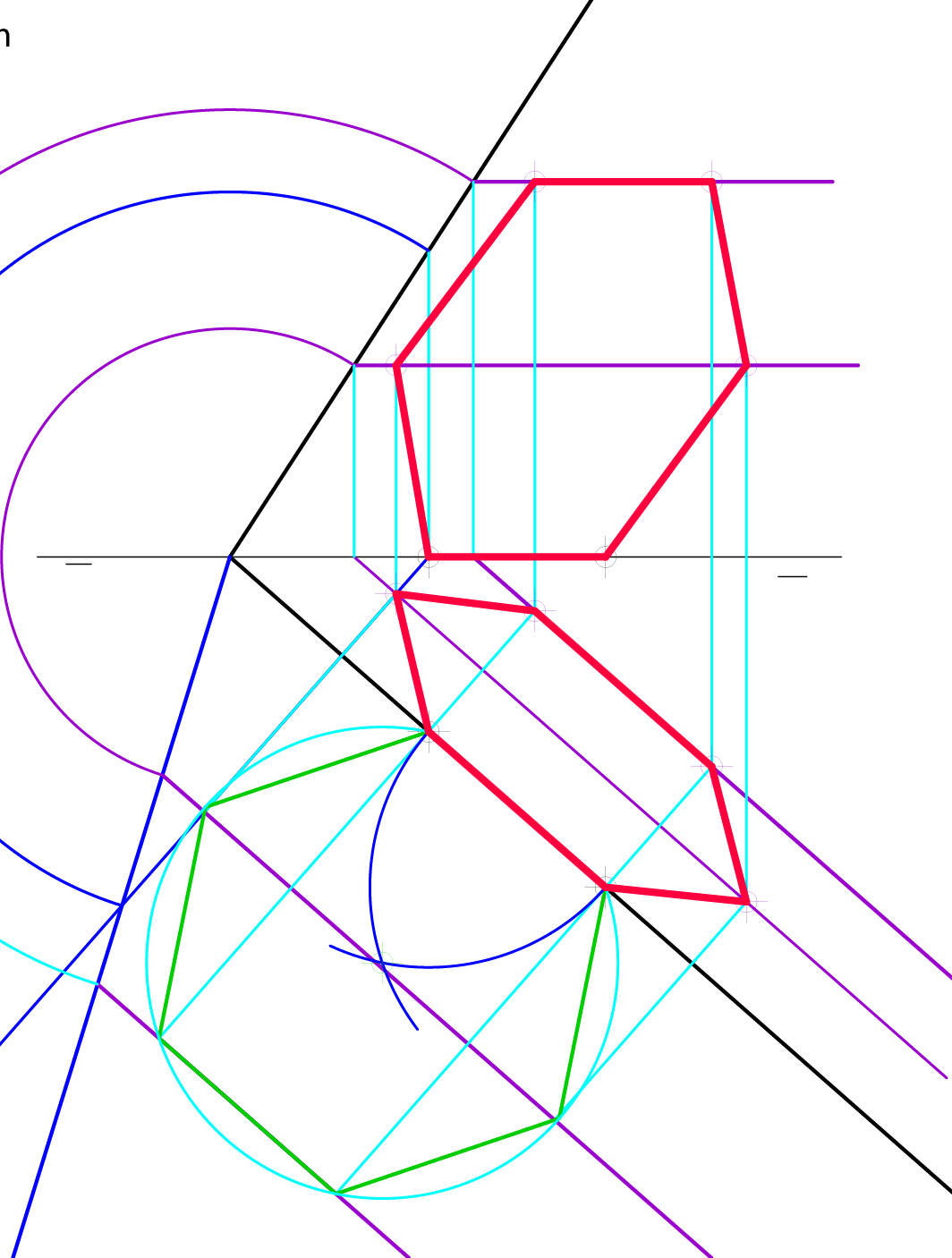

  4.1 Abatimos el plano. 4.2. Dibujamos el hexágono   4.3, Desabatimos.


49 ABATIMIENTO V




 Ficha en PDF

50 ABATIMIENTO VI



 Ficha en PDF
Podemos utilizar los abatimientos para hallar el ángulo que forman 2 rectas o para dibujar ángulos en un plano
