SOLUCIÓN

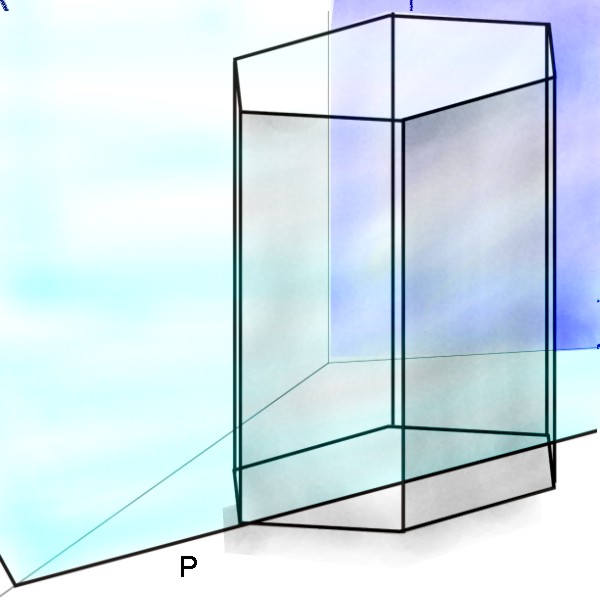

Es el mismo ejercicio, pero ahora tenemos que resolverlo por cambio de planos

Optamos por cambiar el PV, ya que la base es paralela la PH (y nos interesa que lo siga siendo).
1- Trazamos la nueva
L.T. perpendicular a
P y hallamos la nueva traza
P1´.
2- Hallamos las nuevas proyecciones de los vértices (12 en total) de la figura. para ello trazamos rectas desde las proyecciones en el
PH y llevamos las cotas (que serán las mismas)
3- Uniendo los puntos, dibujamos la nueva proyección en el
PV. Donde la traza
P1´corte a la figura estará la sección. Hay que tener en cuenta que
aunque se vean menos líneas en algunos casos está cortando a varias aristas (aunque parece que corta a 3 aristas en 3 puntos, en realidad son 6)
4- Llevamos las cotas de los puntos de intersección al
PV. Unimos los 6 puntos, tanto en el
PH como en el
PV
5- Abatiendo hallamos la verdadera magnitud de la figura
